Wybór systemu odpylania w warsztacie stolarskim lub zakładzie drzewnym rzadko bywa oczywisty. Cyklon do trocin sprawdza się w jednych warunkach, filtr workowy — w innych, a błędna decyzja oznacza albo zatkaną instalację po tygodniu pracy, albo wieloletnie przepłacanie za eksploatację. Zanim wybierzesz konkretne urządzenie, warto rozumieć, czym oba rozwiązania różnią się od siebie na poziomie fizyki działania.
Jak działa separator cyklonowy i dlaczego trociny to jego żywioł?
Zasada działania separatora cyklonowego jest elegancko prosta. Zanieczyszczone powietrze wpada do stożkowej obudowy ruchem tangencjalnym, czyli po spirali. Odśrodkowa siła bezwładności wyrzuca cząstki na zewnątrz strumienia — grubsze i cięższe frakcje opadają grawitacyjnie do zbiornika, a oczyszczone powietrze wydostaje się przez centralny wylot ku górze. Żadnych tkaninowych przeszkód, żadnych filtrów do wymiany.
W praktyce oznacza to, że cyklon odpylający radzi sobie znakomicie ze wszystkim, co ma masę — wiórami, trocinami, kawałkami kory, grubszym pyłem drzewnym. Dla frakcji powyżej 50–100 mikrometrów skuteczność separacji zbliża się do 95–99%. To dlatego urządzenia tego typu goszczą w tartakach, zakładach stolarskich i wszędzie tam, gdzie strumień odpylanego powietrza jest bogaty w ciężką, sypką frakcję.
Cyklon przemysłowy a małe warsztaty — gdzie przebiega granica?
Cyklon przemysłowy to pojęcie szerokie: obejmuje zarówno kilkutonowe urządzenia pracujące przy tartakach, jak i kompaktowe separatory cyklonowe podwieszane pod wieko zbiornika workowego w małej stolarni. Podział nie jest kwestią nazwy, lecz przepustowości i klasy szczelności.
Małe warsztaty często stosują tzw. separator wstępny — cyklon ustawiany między źródłem trocin a odkurzaczem lub filtrem workowym. Rola tego elementu jest wyraźna: przejąć 80–90% masy zanieczyszczeń, zanim trafią do głównego urządzenia filtrującego, tym samym wydłużając czas między czyszczeniami i chroniąc droższe komponenty przed przedwczesnym zużyciem.
Granicę między zastosowaniem małego separatora wstępnego a pełnoprawnym cyklonem przemysłowym wyznacza wydajność instalacji. Przy strumieniu powietrza do około 1000–1500 m³/h wystarczy kompaktowy cyklon; powyżej tej wartości wchodzi się na terytorium rozwiązań wielostopniowych lub baterii cyklonów.
Odpylanie cyklonowe, a rodzaj obrabianego materiału
Nie każde drewno generuje ten sam rodzaj pyłu. Drewno twarde — dąb, buk, jesion — przy cięciu piłą tarczową produkuje stosunkowo grube wióry i granulowany pył. Drewno miękkie podczas szlifowania osiowego oddaje frakcje drobniejsze, zbliżające się do 10–20 mikrometrów. MDF to osobna kategoria: formaldehydowe spoiwo sprawia, że pył z płyt MDF jest nie tylko drobny, ale i szkodliwy dla zdrowia.
Cyklon do trocin z dużych gabarytów sprawdza się przy pyle o medianie powyżej 100 µm. Poniżej tej granicy separacja cyklonowa spada do 60–80%, co oznacza, że spora część frakcji po prostu przechodzi przez cyklon i wymaga dalszego oczyszczania. Przy MDF lub drewnie egzotycznym odpylanie cyklonowe niemal zawsze powinno być pierwszym stopniem — za nim musi stać filtr o wyższej skuteczności.
Filtr workowy — kiedy drobna frakcja nie pozostawia wyboru?
Filtr workowy działa na zasadzie mechanicznego zatrzymywania cząstek przez tkaninę. Zanieczyszczone powietrze przepływa przez worek lub cylinder z tkaniny filtracyjnej, pył gromadzi się na powierzchni materiału, a czyste powietrze jest odprowadzane dalej. Skuteczność przy frakcjach poniżej 10 µm może sięgać 99,9% — pod warunkiem właściwego doboru tkaniny i regularnego czyszczenia.
Tu pojawia się pierwsza poważna różnica eksploatacyjna. Filtr workowy ma opór przepływu, który rośnie wraz z zapełnianiem. Zanim warstwa zatrzymanego pyłu zostanie strząśnięta lub worek wymieniony, wydajność wentylatora spada, a pobór energii rośnie. Przy intensywnej pracy z pyłem drzewnym worek wymaga interwencji co kilka godzin — w dużych zakładach stosuje się automatyczne wstrząsacze lub systemy impulsowego przedmuchiwania sprężonym powietrzem.
W porównaniu z rozwiązaniem cyklonowym filtr workowy ma wyższe koszty eksploatacyjne (worki, tkaniny filtracyjne) i wymaga regularniejszej obsługi. Jednak przy bardzo drobnym pyle — zwłaszcza tym klasyfikowanym jako frakcja respirabilna poniżej 4 µm — nie ma alternatywy bez wchodzenia w drogie elektrofiltry.
Porównanie cyklonu i filtra workowego według parametrów roboczych

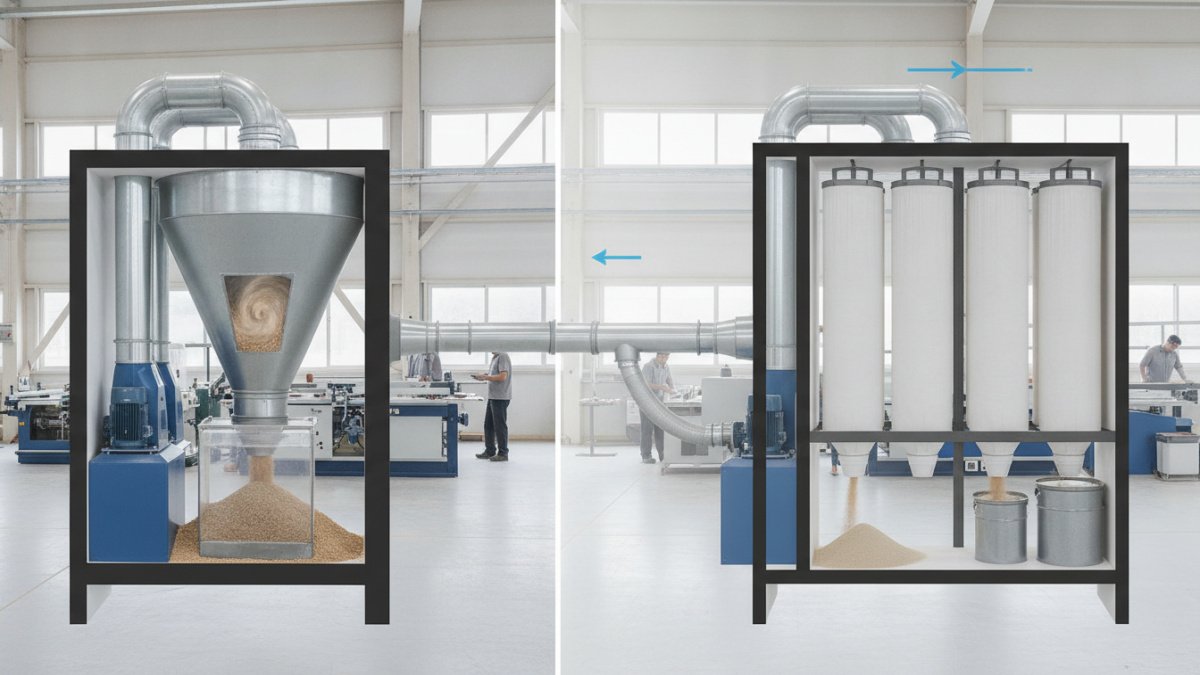

Decyzja rzadko sprowadza się do „cyklon kontra filtr”. Najczęstszy schemat w profesjonalnych zakładach to układ dwustopniowy: cyklon jako separator wstępny i filtr workowy jako stopień końcowy. Aby jednak wybrać właściwą konfigurację, warto zestawić oba urządzenia przy konkretnych parametrach.
| Parametr | Cyklon | Filtr workowy |
|---|---|---|
| Skuteczność przy >100 µm | 95–99% | 99%+ |
| Skuteczność przy <10 µm | 40–70% | 95–99,9% |
| Opór przepływu | stały, niski | rosnący |
| Częstość obsługi | niska | wysoka |
| Koszty eksploatacji | niskie | średnie–wysokie |
| Odbiór zebranego materiału | zbiornik/worek | worek filtracyjny |
| Praca ciągła | tak | tak (z czyszczeniem) |
Przy wyborze instalacji warto pamiętać, że sam cyklon do trocin nie zastąpi filtracji końcowej tam, gdzie przepisy lub względy zdrowotne wymagają zatrzymania drobnej frakcji pyłu.
Normy i przepisy BHP — czego wymaga prawo przy pyle drzewnym?
Pył drzewny to nie tylko problem techniczny. W Polsce i w całej Unii Europejskiej obowiązują normy ekspozycji zawodowej, które bezpośrednio wpływają na wymagania wobec instalacji odpylającej. Dyrektywa europejska 2017/164/UE ustala dopuszczalne stężenie pyłu z drewna twardego (w tym buku i dębu) na poziomie 3 mg/m³ jako wartość OEL — i jest to jedna z bardziej restrykcyjnych norm w obszarze pyłów przemysłowych.
Polskie przepisy BHP, konkretnie rozporządzenie w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy, podają wartości NDS dla poszczególnych frakcji pyłów drzewnych. Dla pyłu drewna twardego frakcja wdychalna wynosi 3 mg/m³, frakcja respirabilna — 1 mg/m³.
Spełnienie tych norm praktycznie zawsze wymaga więcej niż jednego stopnia oczyszczania:
- Sam cyklon przemysłowy nie gwarantuje dopuszczalnego poziomu stężeń pyłu respirabilnego — ten wymaga filtracji drobniejszej niż 1 µm.
- Filtr workowy z odpowiednią klasą tkaniny (co najmniej M-class według EN 60335-2-69) spełnia wymagania dla większości drewna, pod warunkiem braku nieszczelności.
- Połączenie cyklonu i filtra workowego zapewnia najlepszy balans między trwałością urządzeń a skutecznością końcową.
- W zakładach przerabiających MDF lub drewno egzotyczne rekomenduje się filtrację klasy H lub elektrofiltr jako ostatni stopień.
- Każda instalacja odpylająca powinna mieć aktualny pomiar skuteczności — wykonywany przez akredytowane laboratorium co 2–3 lata lub po każdej modyfikacji instalacji.
Niezależnie od konfiguracji, ważna jest szczelność całej instalacji. Nieszczelne złącza przewodów, luźne kołnierze lub pęknięte worki potrafią zniwelować skuteczność nawet najdroższego filtra. Pomiar stężenia pyłu na stanowiskach pracy powinien być traktowany jako element rutynowej kontroli, nie jednorazowa formalność.
Praktyczny dobór instalacji odpylającej — od małego warsztatu do dużego zakładu
Dobierając system odpylania, zaczynamy od bilansu powietrza. Każda maszyna ma określoną wymaganą objętościową wydajność odsysania — frezarka CNC może potrzebować 2000–4000 m³/h, szlifierka szerokotaśmowa nawet 6000–8000 m³/h, a piła formatowa 800–1200 m³/h. Suma tych wartości (z uwzględnieniem współczynnika jednoczesności, bo nie wszystkie maszyny pracują równocześnie) wyznacza minimalną wydajność instalacji.
Schemat doboru dla warsztatu o wydajności do 3000 m³/h
Przy małych i średnich zakładach sprawdza się układ: cyklon wstępny o średnicy 400–600 mm, za nim filtr workowy z tkaninową komorą filtracyjną i ręcznym lub półautomatycznym wstrząsaczem. Cyklon przejmuje frakcję gruboziarnistą — trociny, wióry, grubszy pył — odciążając filtr workowy i wydłużając czas między czyszczeniami nawet trzykrotnie.
Przy wyborze cyklonu do pracy wstępnej sprawdzamy dwa parametry: nominalną wydajność przepływu (musi przekraczać projektowany strumień o co najmniej 15–20%) oraz efektywność przy oczekiwanej medianie wielkości cząstek. Producenci podają te dane w kartach katalogowych — jeśli ich tam nie ma, jest to sygnał ostrzegawczy.
Kanały między maszynami a centralą odpylającą powinny zapewniać prędkość transportu minimum 18–20 m/s przy pyle drzewnym — poniżej tej wartości pył zaczyna opadać i odkładać się na dnach przewodów, co prowadzi do stopniowego zmniejszania przekroju i możliwego zapłonu.
Błędy popełniane przy modernizacji istniejących instalacji
Najczęstszy problem modernizacyjny polega na dołożeniu nowego urządzenia do starej instalacji bez przeliczenia bilansu powietrza. Nowa frezarka oznacza dodatkowe 2000 m³/h zapotrzebowania, a stary wentylator instalacji nie został przystosowany do nowego obciążenia — i cała instalacja przestaje działać poprawnie.
Drugi typowy błąd: zbyt mały zbiornik pod cyklonem. Jeśli pojemnik zapełnia się w ciągu 2–3 godzin pracy, obsługa zaczyna odkładać opróżnianie, co prowadzi do wzrostu poziomu trocin wewnątrz stożka i dramatycznego spadku skuteczności separacji. Przy intensywnej produkcji zbiornik pod cyklonem powinien mieć pojemność na co najmniej jedną zmianę roboczą — czyli w zależności od skali produkcji od 200 do 1000 litrów.
Instalacja odpylająca to system. Decyzja między cyklonem a filtrem workowym rzadko jest wyborem jednego i odrzuceniem drugiego — to kwestia rozłożenia ról w instalacji wielostopniowej, dostosowanej do konkretnego asortymentu produkcji, skali zakładu i obowiązujących norm BHP. Zakłady, które traktują to jako inwestycję w ciągłość produkcji i bezpieczeństwo pracowników, unikają kosztownych awarii i problemów podczas kontroli inspekcji pracy.
