Stukanie w ścianach, brzęczenie rur podczas nocnego przepływu wody, wibracje przenoszące się na całą konstrukcję budynku – te problemy najczęściej wynikają z niewłaściwego mocowania rur. Metal opierający się bezpośrednio o metal albo o twardy uchwyt bez amortyzacji przenosi każdą falę ciśnienia i każde drganie pompy dalej, do ścian i stropów. Stosując obejmy do rur z gumą, ograniczamy ten efekt już na etapie mocowania, ponieważ elastyczna wkładka pochłania energię drgań zanim ta zdąży się rozprzestrzenić.
Skąd bierze się hałas w instalacjach rurowych?
Rury metalowe i tworzywowe pracują pod ciśnieniem, a każda zmiana przepływu – otwarcie zaworu, praca pompy cyrkulacyjnej, uderzenie hydrauliczne przy nagłym zamknięciu zaworu – generuje falę drgań w ściance rury. Bez amortyzacji fala ta trafia bezpośrednio na sztywny uchwyt, a stamtąd na ścianę, która działa jak membrana wzmacniająca dźwięk. Efekt jest szczególnie odczuwalny w budynkach z lekkimi ściankami działowymi, gdzie masa przegrody nie tłumi drgań w wystarczającym stopniu.
Drgania hydrauliczne i uderzenia wodne
Uderzenie wodne, czyli gwałtowny wzrost ciśnienia przy nagłym zatrzymaniu przepływu, potrafi wygenerować impuls o wartości kilkukrotnie przekraczającej ciśnienie robocze instalacji. W typowej instalacji domowej pracującej na 3-4 barach, uderzenie wodne może chwilowo podnieść ciśnienie do 15-20 barów. Sztywne mocowanie przenosi ten impuls jako suchy, metaliczny odgłos, słyszalny nawet kilka pomieszczeń dalej. Wkładka gumowa w obejmie działa jak bufor – rozprasza część energii impulsu zamiast przekazywać ją dalej.
Kontakt metalu ze ścianą jako źródło rezonansu
Drugim mechanizmem jest rezonans strukturalny. Rura zamocowana bezpośrednio metalowym uchwytem do konstrukcji budynku tworzy sztywne połączenie, które przy określonej częstotliwości drgań pompy czy sprężarki zaczyna wzmacniać dźwięk zamiast go tłumić. Zjawisko to nasila się szczególnie przy dłuższych odcinkach rur prowadzonych wzdłuż jednej ściany, gdzie kilka punktów mocowania pracuje jednocześnie jako źródła emisji dźwięku. Rozwiązaniem jest przerwanie tego sztywnego połączenia elementem elastycznym, który pochłania energię mechaniczną zamiast ją przewodzić.

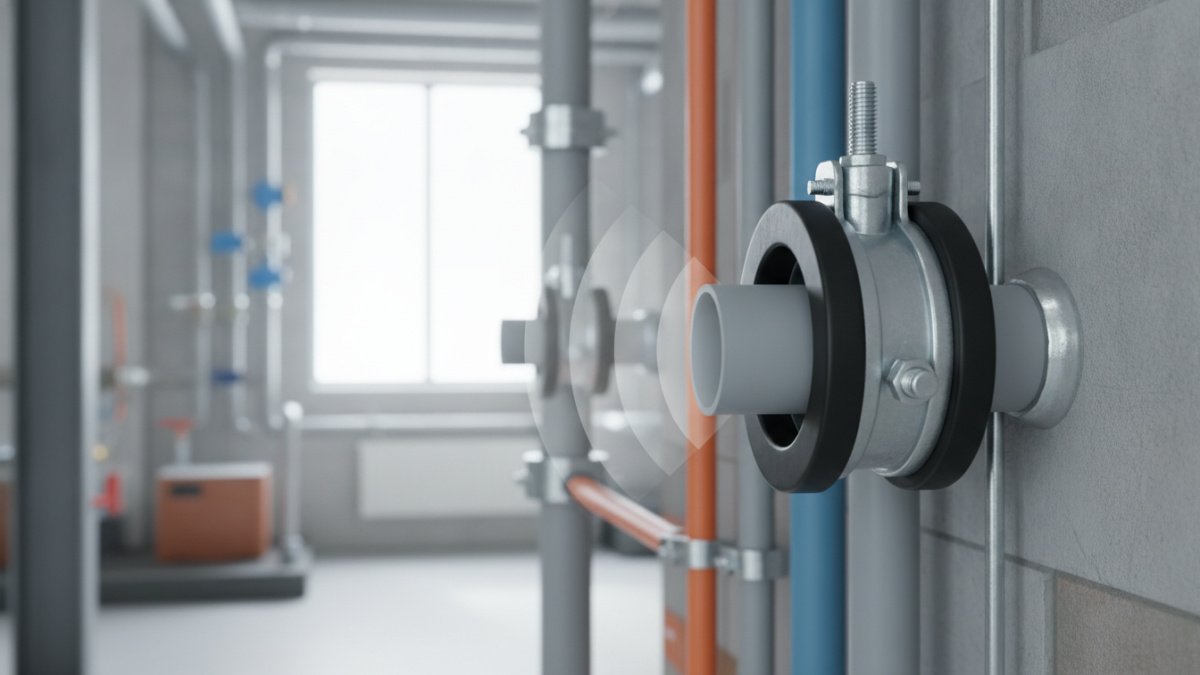

Jak działa wkładka gumowa w obejmie do rur
Mechanizm tłumienia opiera się na prostej zasadzie fizycznej – guma ma znacznie niższy moduł sprężystości niż stal czy tworzywo sztywne, dzięki czemu odkształca się pod wpływem drgań i rozprasza energię w postaci ciepła zamiast przekazywać ją dalej jako falę akustyczną. Rura umieszczona w takiej obejmie nie styka się bezpośrednio z metalowym korpusem mocowania, tylko z warstwą elastomeru, która działa jak amortyzator. W praktyce różnica w poziomie hałasu między instalacją na sztywnych uchwytach a instalacją na obejmach z gumą sięga kilku do kilkunastu decybeli, co dla ucha ludzkiego oznacza odczuwalną, wyraźną redukcję.
Dobór odpowiedniego materiału wkładki ma tu duże znaczenie, ponieważ różne elastomery zachowują się inaczej w zależności od temperatury, wilgotności i kontaktu z substancjami chemicznymi:
- Guma EPDM sprawdza się w instalacjach wodnych, grzewczych i klimatyzacyjnych dzięki dobrej odporności na wodę, promieniowanie UV i szeroki zakres temperatur.
- Guma nitrylowa (NBR) lepiej znosi kontakt z olejami i paliwami, dlatego częściej pojawia się w instalacjach technicznych i przemysłowych.
- Silikon stosuje się tam, gdzie wymagana jest odporność na skrajnie wysokie lub niskie temperatury, choć jego trwałość mechaniczna bywa niższa niż EPDM.
- Neopren wybiera się w miejscach o podwyższonej wilgotności i umiarkowanym obciążeniu chemicznym.
Wybór materiału wkładki nie jest kwestią przypadku – niedopasowanie elastomeru do warunków pracy instalacji skraca żywotność obejmy i może prowadzić do utraty elastyczności, a tym samym powrotu problemu z hałasem po kilku latach eksploatacji.
Obejma do rur z gumą EPDM – właściwości i zastosowania
Obejmy do rur z gumą z wkładką EPDM stanowią najczęściej wybierane rozwiązanie w instalacjach wodociągowych, centralnego ogrzewania i wentylacji, ponieważ ten elastomer łączy dobrą elastyczność z odpornością na starzenie i działanie ozonu. W praktyce oznacza to, że obejma zachowuje swoje właściwości tłumiące przez wiele lat, nawet w instalacjach narażonych na wahania temperatury sięgające od -40°C do +120°C w zależności od receptury gumy.
Odporność na temperaturę i starzenie
W instalacjach grzewczych temperatura czynnika często oscyluje między 60 a 90°C, a w niektórych systemach solarnych chwilowo przekracza 130°C. Wkładka EPDM zachowuje elastyczność w tym zakresie znacznie lepiej niż tańsze zamienniki na bazie kauczuku naturalnego, które twardnieją i tracą zdolność tłumienia po kilku sezonach grzewczych. Starzenie materiału objawia się utratą elastyczności, pękaniem powierzchni i w konsekwencji ponownym pojawieniem się hałasu, mimo że sama obejma mechanicznie nadal trzyma rurę.
Poniższa tabela pokazuje, jak EPDM wypada na tle innych popularnych materiałów wkładek pod kątem parametrów istotnych dla mocowania rur:
| Materiał | Zakres temperatur pracy | Odporność na UV/ozon | Typowe zastosowanie |
|---|---|---|---|
| EPDM | -40°C do +120°C | Bardzo dobra | Woda, CO, wentylacja |
| NBR | -30°C do +100°C | Słaba | Instalacje olejowe, paliwowe |
| Silikon | -60°C do +200°C | Bardzo dobra | Ekstremalne temperatury |
| Neopren | -35°C do +90°C | Dobra | Wilgotne pomieszczenia techniczne |
Dla większości instalacji domowych i budynków użyteczności publicznej EPDM pozostaje rozwiązaniem optymalnym pod względem relacji trwałości do ceny, dlatego dominuje w ofercie obejm przemysłowych i budowlanych.
Mocowanie rur do ściany – dobór uchwytów do rur stalowych i instalacji hydraulicznych
Skuteczne mocowanie rur do ściany wymaga uwzględnienia kilku parametrów jednocześnie, nie tylko średnicy rury. Uchwyty do rur stalowych muszą przenosić większe obciążenia niż analogiczne mocowania do rur z tworzywa, ponieważ stal ma większą masę i inaczej reaguje na rozszerzalność cieplną. Przy projektowaniu rozstawu mocowań dla rur stalowych stosuje się zwykle odstępy 1,5-2 metra dla mniejszych średnic i nawet do 3 metrów przy rurach o dużej sztywności, choć w instalacjach narażonych na silne drgania warto skrócić te odstępy o 20-30%.
Przy doborze obejmy do konkretnej instalacji hydraulicznej warto zwrócić uwagę na kilka elementów:
- Średnicę zewnętrzną rury – obejma dobrana zbyt luźno nie zapewni pełnego kontaktu z wkładką gumową, a zbyt ciasna może odkształcić rurę.
- Obciążenie statyczne i dynamiczne – masa rury wraz z czynnikiem oraz siły wynikające z drgań pompy czy kompresora.
- Materiał korpusu obejmy – stal ocynkowana sprawdza się w warunkach suchych, stal nierdzewna w środowiskach wilgotnych lub agresywnych chemicznie.
- Sposób mocowania do ściany – kołki rozporowe do konstrukcji pełnych, kołki chemiczne przy większych obciążeniach lub konstrukcjach pustakowych.
Dobrze dobrany uchwyt do rur stalowych z wkładką gumową nie tylko tłumi drgania, ale też zabezpiecza rurę przed korozją kontaktową, która powstaje przy bezpośrednim styku dwóch różnych metali w obecności wilgoci.
Montaż obejm gumowych – na co zwrócić uwagę, żeby ograniczyć drgania
Sama obecność gumowej wkładki nie gwarantuje pełnej eliminacji hałasu, jeśli montaż wykonano niedbale. Obejma dokręcona zbyt mocno ściska gumę do tego stopnia, że traci ona zdolność amortyzacji i zaczyna zachowywać się niemal jak sztywny element – dlatego moment dokręcenia śrub warto dobierać zgodnie z zaleceniami producenta, a nie „na wyczucie”. Z drugiej strony zbyt luźne mocowanie pozwala rurze przemieszczać się w obejmie, co generuje własny rodzaj hałasu – tarcie i stukanie przy każdej zmianie temperatury czynnika.
Praktyka pokazuje, że rozstaw obejm ma równie duże znaczenie jak sam materiał wkładki. Zbyt rzadkie mocowanie długiego odcinka rury sprawia, że drgania kumulują się między punktami podparcia i mimo elastycznych wkładek instalacja nadal generuje słyszalny hałas. W miejscach przejścia przez ściany i stropy warto stosować dodatkowe tuleje izolacyjne, które oddzielają rurę od konstrukcji budynku na całej grubości przegrody, a nie tylko w punkcie mocowania obejmy. Takie kompleksowe podejście do izolacji akustycznej instalacji – dobór materiału wkładki, prawidłowy rozstaw i moment dokręcenia oraz izolacja przejść przez przegrody – pozwala ograniczyć hałas instalacji do poziomu praktycznie niezauważalnego w codziennym użytkowaniu budynku.
